iMacパネルはAH-IPSかH-IPSか

iMacは画面にガラスが付いていますが、2012年からは液晶とガラスが最初から一体になっているApple特注パネルが使われています。このガラスは従来と違い、ARコート(anti-reflective coating)が蒸着処理されており光の反射を従来比75%カットしてくれます。ノングレアと違って画面が曇る事が無く、グレア液晶と違い反射が抑えられる優れた処理です(プラズマTVやメガネでも使われています)

このパネルを流用した韓国モニターも当然あり、前面がガラスで覆われて角が丸いiMacフォルムで統一されています(強化ガラス付きモニターとは違います)。パネルの型番はLM270WQ1-SDF1で、panelookによればH-IPSと表記してあります現在IPSと言う表記になっていました。「商品にAH-IPSと書いてるけど、H-IPSじゃないの?」という疑問が結構出てるようで、メーカー側はLGに問い合わせてAH-IPSであるという回答をしています

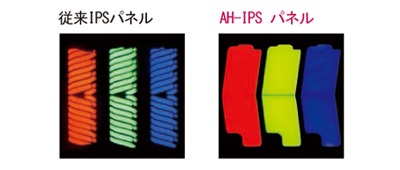

気になったので画素形状を調べてみました。旧来のIPSは細かい線状に並んで一つの画素を形成していますが、AH-IPSでは隙間がありません。詳しく知りませんがこの手の画素は重合モノマーを充填して紫外線を当てる事で液晶を固定しているため、「液晶を並べる枠」が必要なくなってスッキリしたそうです


で、右の27QWというのが問題のSDF1パネルです。画像はロシアのサイトが撮影したものです

AH-IPSの形状と類似しています。99.9%の確率でAH-IPSが使われていると考えられます

そろそろ2014年iMacが発表されそうな時期に今更すぎる話題ですが…
PR

電源アダプター不良

大抵の輸入液晶モニターには電源アダプターが付いてますが、壊れる事もよくあります

今回、アダプターのパイロットランプは点灯しても肝心のモニターは画面が一瞬映ると消えてしまうという事でした。手持ちの電源ユニットを24Vにして繋ぐとモニターは正常作動したのでアダプタが劣化したようです

まずケースを開けますが、裏面のゴム足を外すとネジがあるはずがそもそもゴム足が無くどうやらケースも上下で接着してるようなので仕方なくコジ開け。後で調べるとカッターでまず横の隙間から切れ込みを入れると良いそうです

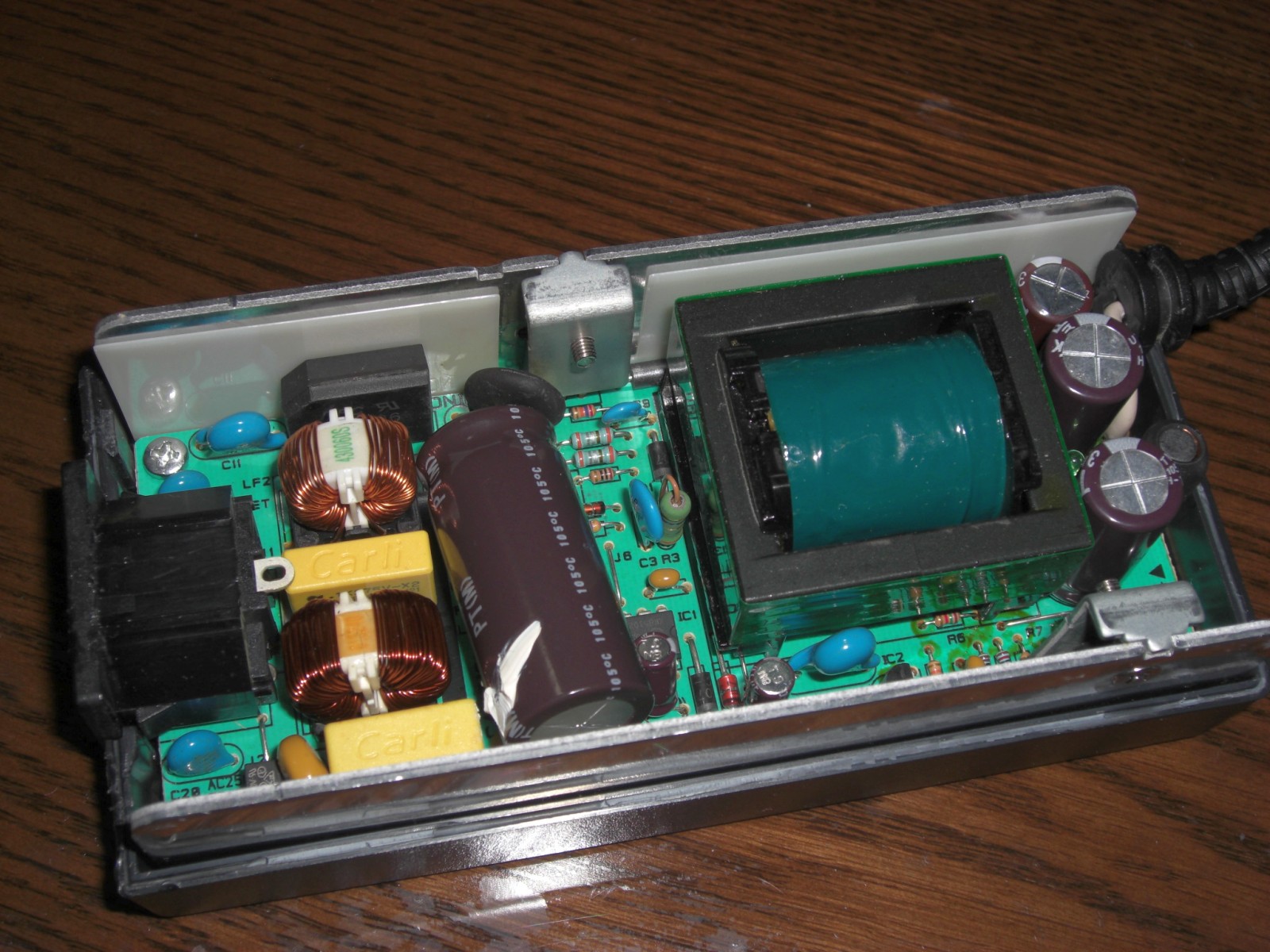

簡素な中身(写真は修理後)放熱板はU字型で基板下に回っている

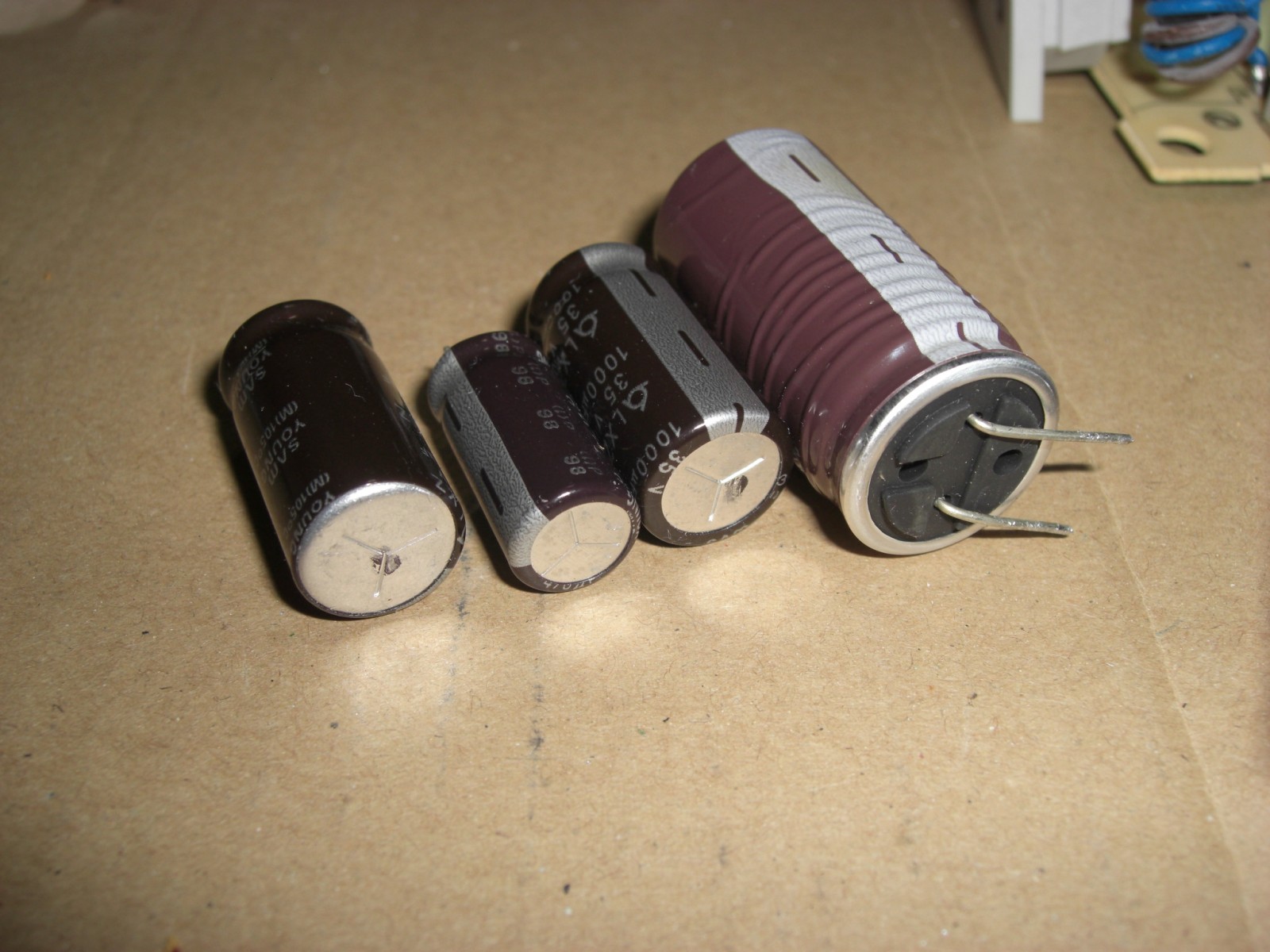

フィルムが縮み・変色しており容量抜けを疑い交換。他のコンデンサーは容量が足りていたので元に戻す

その後最大輝度でテスト、経過を見てケースに戻しました。ケースは加工した方が寿命的には良いかもしれません…

液晶画面の故障とか・・・

画面に縦筋が走るとか、帯状に映像がおかしくなるとか、よくあると思います。液晶パネルの製造精度が低いのが原因で、メーカー修理だと液晶パネル交換扱いです。しかし必ずしも液晶部分が壊れてるとは限りません



数本の筋が走ったりする症状は、フレキシブルケーブルの痛み、接触不良と考えられます。接点に圧力をかけたり、はんだこてで熱を加えると直ります(直に当てるとケーブルがめくれるので注意)

画面の半分が映らない場合は、太い方のフレキシブルケーブルを疑いましょう。こっちのケーブルは爪に挟んで固定されているタイプなので一度付け直す、ケーブルを変える、接点を拭く、という事で改善します

画面全体の色調がおかしい時はメインボードやTCON、LVDSなどのケーブル類が痛んでる、という感じが多いです

以上はあくまでも目安ですが・・・で、本題に入るとそんな感じに壊れたテレビを置いて行かれ、デカくて邪魔なのでさっさと直して片づけようという話です。縦の帯状で映像がシマシマになったりノイズが入ったりと乱れてました

Dell UltraSharp 3008WFP ジャンク その2

前回修理した3008WFPの画面に傷がついてしまった対処とその顛末です
やった事は「研磨する」「アンチグレアフィルムを剥がす」の二つです。ちなみに失敗します

Dell UltraSharp 3008WFP ジャンク その1



ジャンク品を手に入れたので、分解してみました。日にち飛んでるので写真撮ったりなかったりしてます
