液晶画面の故障とか・・・

画面に縦筋が走るとか、帯状に映像がおかしくなるとか、よくあると思います。液晶パネルの製造精度が低いのが原因で、メーカー修理だと液晶パネル交換扱いです。しかし必ずしも液晶部分が壊れてるとは限りません



数本の筋が走ったりする症状は、フレキシブルケーブルの痛み、接触不良と考えられます。接点に圧力をかけたり、はんだこてで熱を加えると直ります(直に当てるとケーブルがめくれるので注意)

画面の半分が映らない場合は、太い方のフレキシブルケーブルを疑いましょう。こっちのケーブルは爪に挟んで固定されているタイプなので一度付け直す、ケーブルを変える、接点を拭く、という事で改善します

画面全体の色調がおかしい時はメインボードやTCON、LVDSなどのケーブル類が痛んでる、という感じが多いです

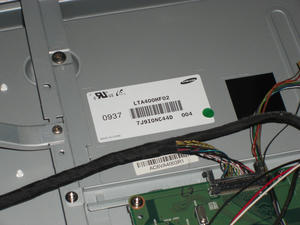

以上はあくまでも目安ですが・・・で、本題に入るとそんな感じに壊れたテレビを置いて行かれ、デカくて邪魔なのでさっさと直して片づけようという話です。縦の帯状で映像がシマシマになったりノイズが入ったりと乱れてました

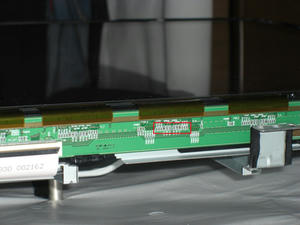

初めはケーブルが痛んでると思っており、ペコペコと触ってみても変化無し。あれれ・・・?他に色々やってみた結果、抵抗をテスターで触ると画面が正常に。抵抗のはんだをこてで暖めなおすときちんと直りました。製造時のはんだ付けが甘く、経年劣化で浮いてしまったようです

作業は簡単でしたが、原因がわかるまで時間がかかりました。
